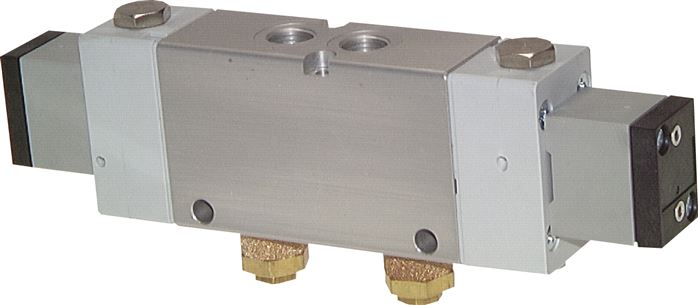

5/2-Wege-Oszillierventil, hubgesteuert, G 1/4"
Versandkostenfrei
Sofort verfügbar
416,02 € inkl. MwSt.
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571537494
Produktnummer:
DA152817
Gewicht:
0.55 kg
Produktinformationen "5/2-Wege-Oszillierventil, hubgesteuert, G 1/4""
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
3 - 8 bar
Durchfluss:
1300 l/min
Funktion:
Das Ozillierventil erzeugt oszillierende Vorgänge wie z. B. Rütteln, Abklopfen, Tauchen in Verbindung mit doppeltwirkenden Zylindern. Wird der Eingang 1 mit Druckluft versorgt, so werden die Ausgänge 4 und 2 wechselweise mit Druckluft beaufschlagt. Das Ventil schaltet um, sobald der Zylinder in eine Endlage gefahren, bzw. der Leitungsdruck angestiegen ist. Die Geschwindigkeit des angesteuerten Zylinders und damit auch die Hubfrequenz wird durch die beiden Abluftdrosseln eingestellt. Endschalter werden nicht benötigt.
Weitere Eigenschaften:
| Funktion | 5/2-Wege |
| Gewinde | G 1/4" |
| Gewicht | 550 g / Stk. |
