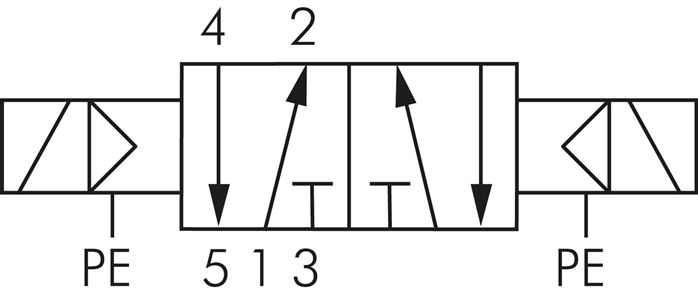

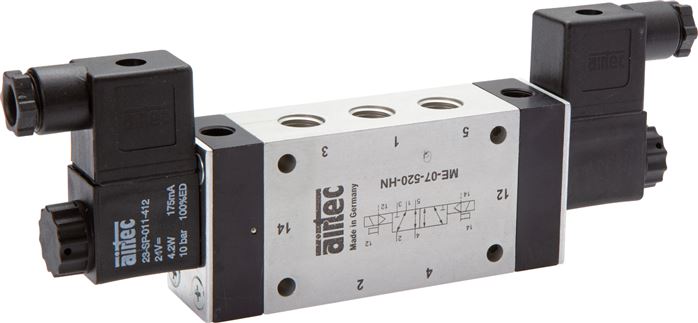

5/2-Wege Magnetimpulsventil mit Fremdluftanschluss, G 1/4" (Pilot G 1/8") 12V=
Produktinformationen "5/2-Wege Magnetimpulsventil mit Fremdluftanschluss, G 1/4" (Pilot G 1/8") 12V="
Werkstoffe:
Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBR
Temperaturbereich:
-10°C bis +70°C
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Leistungsaufnahme:
Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)
Schutzart:
IP 65
Magnetspule:
N (Steckergröße 1)
Druckeingang:
beliebig
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 W
Weitere Eigenschaften:
| Steuerspannung | 12 V= |
| Gewinde | G 1/4 (Pilot G 1/8) |
| Nennweite (mm) | 9 |
| Durchfluss (L/min) | 1.580 |
| Betriebsdruck (bar) | 0 - 10 |
| Steuerdruck (bar) | 2 - 10 |
