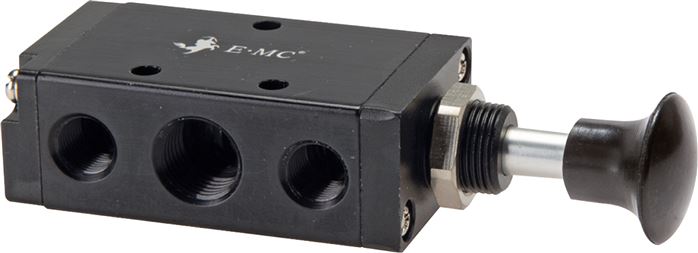

5/2-Wege Axial-Handhebelventil, Raste, G 1/4" (Abluft G 1/8")
Preis Pro Stück
48,34 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
48,34 €*
53,16 €*
(Sie sparen 9.07% )
|
| 3 ab |
45,92 €*
53,16 €*
(Sie sparen 13.62% )
|
| 10 ab |
43,50 €*
53,16 €*
(Sie sparen 18.17% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Raste |
| Baureihe | VL20 |
| Gewinde | G 1/4 (Abluft G 1/8) |
| Durchfluss (L/min) | 800 |
| Symbol | z_5_2_wege_axial_handhebel_raste_0_49_49.eps |

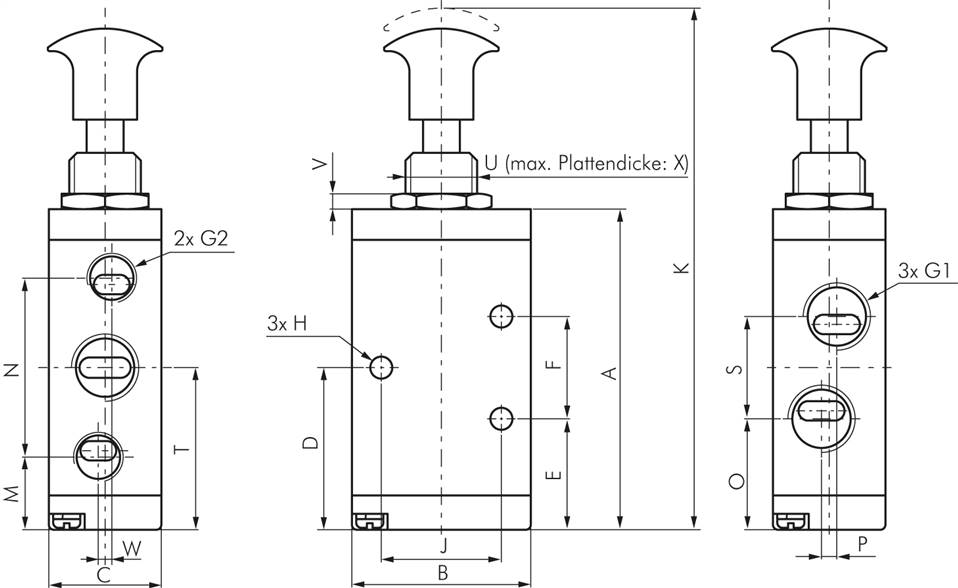

| A (mm) | 62,7 |
| B (mm) | 35 |
| C (mm) | 22 |
| D (mm) | 31,7 |
| E (mm) | 21,7 |
| F (mm) | 20 |
| G1 | G 1/4" |
| G2 | G 1/8" |
| H (mm) | 4,3 |
| J (mm) | 24 |
| K (mm) | 102 |
| M (mm) | 14,2 |
| N (mm) | 35 |
| O (mm) | 21,7 |
| P (mm) | 3 |
| S (mm) | 20 |
| T (mm) | 31,7 |
| U | M 14 x 1 |
| V (mm) | 3 |
| W (mm) | 0 |
| X (mm) | 8,0 |
| Gewicht | 130 g / Stk. |
Herstellerdaten
DF Druckluft-Fachhandel GmbH
Adresse: Hewlett-Packard-Straße 1, 71083 Herrenberg
E-Mail: info@druckluft-fachhandel.de
Anmelden
24. April 2020 18:46
hätte mir die größen A...
hätte mir die größen Angabe genauer anschauen sollen! Ventil ist wirklich sehr kompakt!
