4/2-Wege Kipphebelventil G 1/4" (IG) / G 1/4" (AG)
Sofort verfügbar
Preis Pro Stück
47,06 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
47,06 €*
51,75 €*
(Sie sparen 9.06% )
|
| 3 ab |
44,71 €*
51,75 €*
(Sie sparen 13.6% )
|
| 10 ab |
42,36 €*
51,75 €*
(Sie sparen 18.14% )
|
| 30 ab |
40,00 €*
51,75 €*
(Sie sparen 22.71% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571392314
Produktnummer:
DA151819
Gewicht:
0.11 kg
Produktinformationen "4/2-Wege Kipphebelventil G 1/4" (IG) / G 1/4" (AG)"
Werkstoffe:
Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBR
Temperaturbereich:
-5°C bis +70°C
Betriebsdruck:
0 - 10 bar (M5: 0 - 8 bar)
Medien:
gefilterte Druckluft, neutrale Gase
Benötigte Befestigungsbohrung bei Schalttafeleinbau:
Ø 12 mm, maximale Blechdicke: 4 mm
Vorteile:
•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbar
Anwendung:
Zum Betätigen von doppeltwirkenden Zylindern schrauben Sie das Ventil direkt in einen Anschluss des Zylinders. Das obere Ringstück verbinden Sie mittels Schlauch mit dem anderen Anschluss des Zylinders. Das Ventil wird über das untere Ringstück mit Druckluft versorgt.
Weitere Eigenschaften:
| Ringstück Ausführung | Innengewinde |
| Funktion | 4/2-Wege |
| Anschluss Ringstück | G 1/4 (IG) |
| Hohlschraube Gewinde | G 1/4 (AG) |

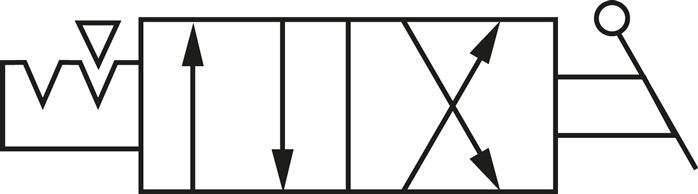

| Symbol | z_k4_k.eps |
| Betriebsdruck (bar) | 0 - 10 |
| Gewicht | 110 g / Stk. |
