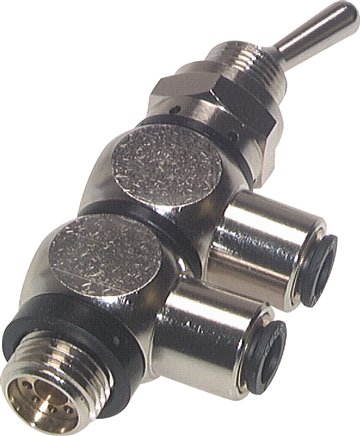

4/2-Wege Kipphebelventil 10 mm (außen) / G 1/4" (AG)
Sofort verfügbar
Preis Pro Stück
57,65 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
57,65 €*
63,42 €*
(Sie sparen 9.1% )
|
| 3 ab |
54,77 €*
63,42 €*
(Sie sparen 13.64% )
|
| 10 ab |
51,88 €*
63,42 €*
(Sie sparen 18.2% )
|
| 30 ab |
49,00 €*
63,42 €*
(Sie sparen 22.74% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571392277
Produktnummer:
DA151813
Gewicht:
0.125 kg
Produktinformationen "4/2-Wege Kipphebelventil 10 mm (außen) / G 1/4" (AG)"
Werkstoffe:
Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBR
Temperaturbereich:
-5°C bis +70°C
Betriebsdruck:
0 - 10 bar (M5: 0 - 8 bar)
Medien:
gefilterte Druckluft, neutrale Gase
Benötigte Befestigungsbohrung bei Schalttafeleinbau:
Ø 12 mm, maximale Blechdicke: 4 mm
Vorteile:
•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbar
Anwendung:
Zum Betätigen von doppeltwirkenden Zylindern schrauben Sie das Ventil direkt in einen Anschluss des Zylinders. Das obere Ringstück verbinden Sie mittels Schlauch mit dem anderen Anschluss des Zylinders. Das Ventil wird über das untere Ringstück mit Druckluft versorgt.
Weitere Eigenschaften:
| Ringstück Ausführung | Steckanschluss |
| Funktion | 4/2-Wege |
| Anschluss Ringstück | 10 mm (außen) |
| Hohlschraube Gewinde | G 1/4 (AG) |
| Symbol | z_k4_k.eps |
| Betriebsdruck (bar) | 0 - 10 |
| Gewicht | 125 g / Stk. |
