3-Wege-Flanschkugelhahn, Edelstahl, DN80-PN16 (DIN/EN), L
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
3.611,22 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
3.611,22 €*
4.958,78 €*
(Sie sparen 27.18% )
|
| 3 ab |
3.430,66 €*
4.958,78 €*
(Sie sparen 30.82% )
|
| 10 ab |
3.250,10 €*
4.958,78 €*
(Sie sparen 34.46% )
|
| 30 ab |
3.069,54 €*
4.958,78 €*
(Sie sparen 38.1% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571424701
Produktnummer:
DA125929
Gewicht:
44 kg
Produktinformationen "3-Wege-Flanschkugelhahn, Edelstahl, DN80-PN16 (DIN/EN), L"
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE
Temperaturbereich:
-20°C bis +200°C
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien, Lebensmittel, Getränke
Optional:
pneumatischer Antrieb*** -P, Zeugnis 3.1
Vorteile:
•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter
**Betätigungshebel in Rohrausführung, ***Bitte genauen Einsatzfall angeben.
Weitere Eigenschaften:

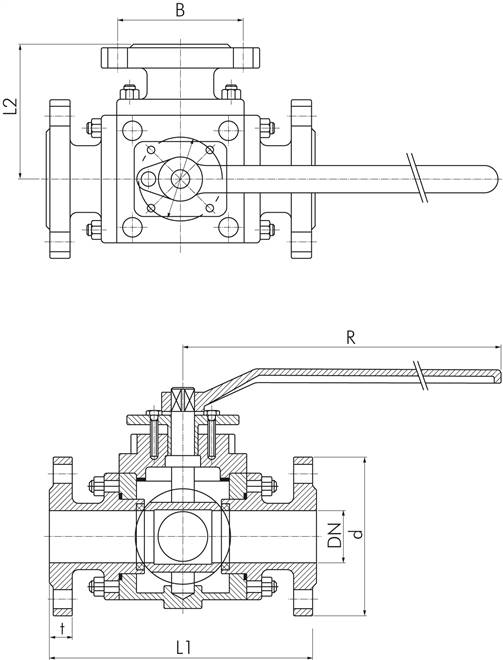

| Ausführung | Standard |

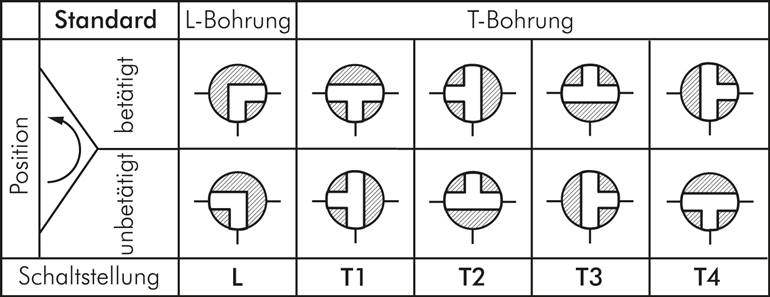

| Bohrung | L |
| Flanschanschluss | DN80-PN16 (DIN/EN) |
| Nennweite (mm) | 80 |
| L1 (mm) | 297 |
| L2 (mm) | 148,5 |
| Betriebsdruck (bar) | 0 bis 16 |
| B (mm) | 160 |
| d (mm) | 200 |
| R (mm) | 374 |
| t (mm) | 20 |
| ISO 5211 | F10 |
| Reparatursätze | KHFL 3/80 ES REP |
| Gewicht | 44 kg / Stk. |
