3-Wege-Flanschkugelhahn, Edelstahl, DN25-PN16 (DIN), T4
Versandkostenfrei
Lieferzeit anfragen
Preis Pro Stück
1.203,14 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
1.203,14 €*
1.932,72 €*
(Sie sparen 37.75% )
|
| 3 ab |
1.142,99 €*
1.932,72 €*
(Sie sparen 40.86% )
|
| 10 ab |
1.082,83 €*
1.932,72 €*
(Sie sparen 43.97% )
|
| 30 ab |
1.022,67 €*
1.932,72 €*
(Sie sparen 47.09% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571424343
Produktnummer:
DA125906
Produktinformationen "3-Wege-Flanschkugelhahn, Edelstahl, DN25-PN16 (DIN), T4"
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE
Temperaturbereich:
-20°C bis +200°C
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien, Lebensmittel, Getränke
Optional:
pneumatischer Antrieb*** -P, Zeugnis 3.1
Vorteile:
•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter
**Betätigungshebel in Rohrausführung, ***Bitte genauen Einsatzfall angeben.

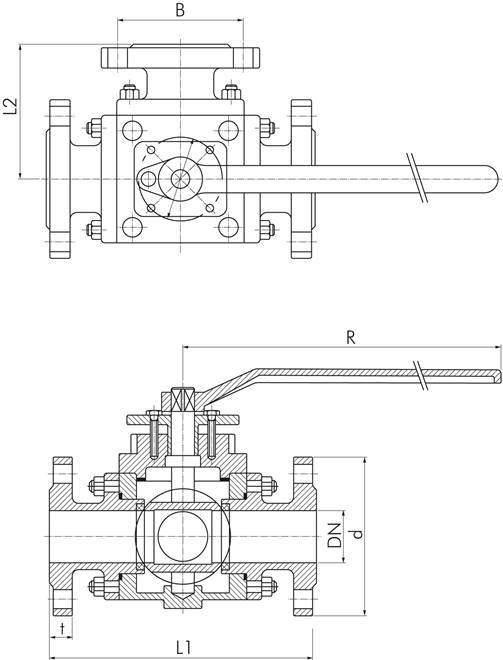

Weitere Eigenschaften:
| Ausführung | Standard |

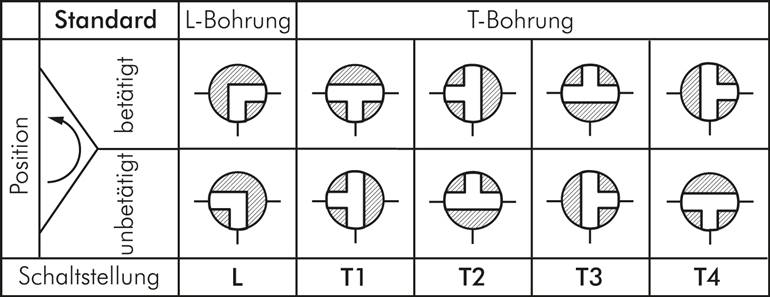

| Bohrung | T4 |
| Flanschanschluss | DN25-PN16 (DIN) |
| Nennweite (mm) | 25 |
| L1 (mm) | 225 |
| L2 (mm) | 112,5 |
| Betriebsdruck (bar) | 0 bis 16 |
| B (mm) | 85 |
| d (mm) | 115 |
| R (mm) | 172 |
| t (mm) | 18 |
| ISO 5211 | F05 |
| Reparatursätze | KHFL 3/25 ES REP |
