3-Wege-Flanschkugelhahn, Edelstahl, DN100-PN16 (DIN/EN), T4
Versandkostenfrei
Lieferzeit anfragen
Preis Pro Stück
5.507,22 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
5.507,22 €*
8.231,32 €*
(Sie sparen 33.09% )
|
| 3 ab |
5.231,86 €*
8.231,32 €*
(Sie sparen 36.44% )
|
| 10 ab |
4.956,50 €*
8.231,32 €*
(Sie sparen 39.78% )
|
| 30 ab |
4.681,14 €*
8.231,32 €*
(Sie sparen 43.13% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571424183
Produktnummer:
DA125901
Gewicht:
59 kg
Produktinformationen "3-Wege-Flanschkugelhahn, Edelstahl, DN100-PN16 (DIN/EN), T4"
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE
Temperaturbereich:
-20°C bis +200°C
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien, Lebensmittel, Getränke
Optional:
pneumatischer Antrieb*** -P, Zeugnis 3.1
Vorteile:
•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter
**Betätigungshebel in Rohrausführung, ***Bitte genauen Einsatzfall angeben.
Weitere Eigenschaften:
| Ausführung | Standard |

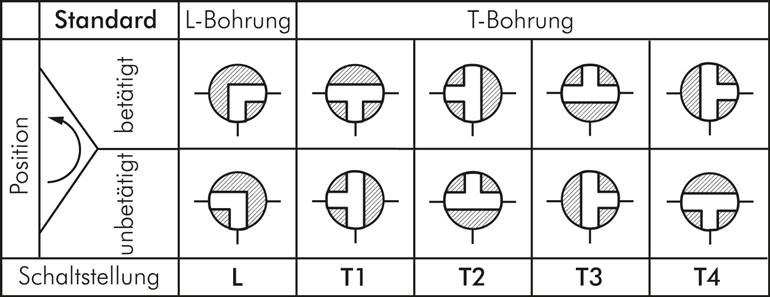

| Bohrung | T4 |
| Flanschanschluss | DN100-PN16 (DIN/EN) |
| Nennweite (mm) | 100 |

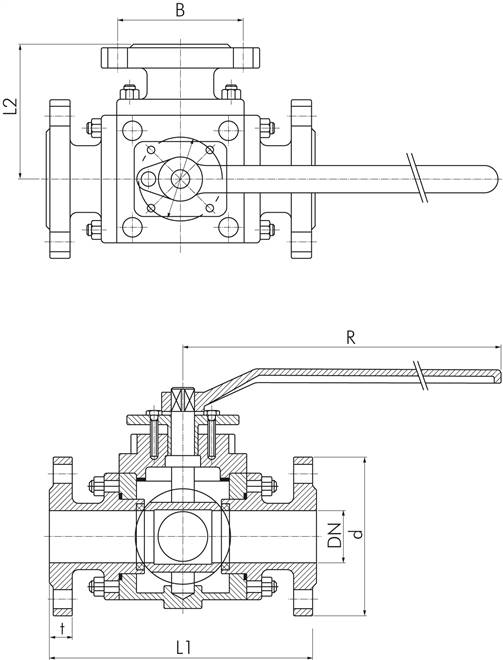

| L1 (mm) | 339 |
| L2 (mm) | 169,5 |
| Betriebsdruck (bar) | 0 bis 16 |
| B (mm) | 180 |
| d (mm) | 220 |
| R (mm) | 374 |
| t (mm) | 20 |
| ISO 5211 | F10 |
| Reparatursätze | KHFL 3/100 ES REP |
| Gewicht | 59 kg / Stk. |
