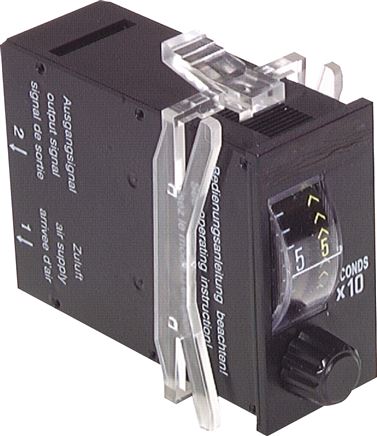

3/2-Wege Zeitventil, 20 - 300 Sekunden, M 5
Produktinformationen "3/2-Wege Zeitventil, 20 - 300 Sekunden, M 5"
Werkstoffe:
Kunststoff
Temperaturbereich:
0°C bis +60°C
Medien:
ölfreie Druckluft
Funktion:

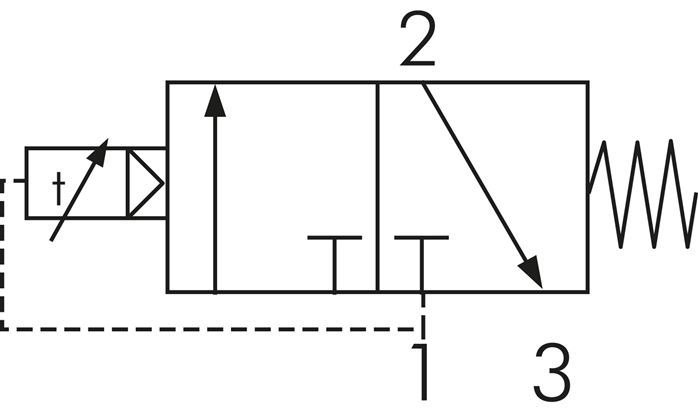

Wird Anschluss 1 mit Druck beaufschlagt, beginnt die eingestellte Zeit zu laufen. Nach Ablauf der eingestellten Zeit wird Eingang 1 auf Ausgang 2 geschaltet. Die Rückstellung erfolgt durch Unterbrechung der Zuluft am Eingang 1.
Zeiteinstellung:
stufenlos durch Drehknopf
Weitere Eigenschaften:
| Gewinde | M 5 |
| Betriebsdruck (bar) | 2 - 6 |
| Zeitbereich (s) | 20 - 300 |
| Gewicht | 115 g / Stk. |
Anmelden
Ähnliche Produkte
Sofort verfügbar
3/2-Wege Zeitventil, 0,25 - 5,0 Sekunden, M 5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss P (1) (Grundstellung geschlossen) oder Anschluss R (3) (Grundstellung offen)Funktion:Dieses Ventil schaltet verzögert. Es kann in Ruhestellung geschlossen oder Ruhestellung offen eingesetzt werden. Druckanschluss bei P (1) ergibt die Funktion "Ruhestellung geschlossen", Druckanschluss bei R (3) die Funktion "Ruhestellung offen". In Ruhestellung ist Durchfluss von R (3) nach A (2), Anschluss P (1) ist gesperrt. Ein bei Z (12) ankommendes Signal schaltet nach Ablauf der eingestellten Zeit das Ventil auf Durchfluss von P (1) nach A (2), R (3) wird gesperrt. Nach Löschen des Signals stellt eine Feder den Kolben sofort zurück.Ein Anschluss der Signalleitung Z (12) an P (1) oder R (3) ist möglich. Hierbei ist darauf zu achten, dass die Signalleitung zum Ventilanschluss P (1) oder R (3) nicht länger ist als die Signalleitung nach Z (12).Weitere Eigenschaften:GewindeM 5Durchfluss (L/min)160Betriebsdruck (bar)3 - 10Zeitbereich (s)0,25 - 5,0Steueranschluss ZM 5Gewicht135 g / Stk.
Sofort verfügbar
5/2-Wege Impulsuntersetzer, G 1/4" (Pilot G 1/8")
Temperaturbereich:0°C bis +60°CBetriebsdruck:2 - 10 bar (Steuerdruck: 3 - 10 bar)Funktion:Jedes am Piloteingang ankommende Signal schaltet das Ventil um (Flip-Flop). Die letzte Schaltstellung bleibt auch nach vollständiger Entlüftung des Ventils erhalten.Weitere Eigenschaften:GewindeG 1/4 (Pilot G 1/8)min. Signaldauer (ms)10Gewicht600 g / Stk.
Sofort verfügbar
5/2-Wege Zeitventil, 1 - 10 Sekunden, Reaktion verzögert
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: NBRTemperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss 1Funktion:Typ VZ 18 512 B (Reaktion: verzögert, Rücksetzung: sofort): Ein Dauersignal auf Anschluss X bewirkt nach der eingestellten Zeit ein Umschalten des Ventils. Steht an Anschluss X kein Signal mehr an, so schaltet das Ventil wieder in die Ausgangsstellung zurück.Typ VZ 18 513 B (Reaktion: sofort, Rücksetzung: verzögert): Ein Dauersignal auf Anschluss X bewirkt ein sofortiges Umschalten des Ventils. Nach der eingestellten Zeit schaltet das Ventil in die Ausgangsstellung zurück. Steht am Anschluss X kein Signal mehr an, so schaltet das Ventil ebenfalls in die Ausgangsstellung zurück.Weitere Eigenschaften:GewindeG 1/8"Durchfluss (L/min)530Betriebsdruck (bar)3 - 10Zeitbereich (s)1 - 10FunktionReaktion verzögertGewicht290 g / Stk.
Sofort verfügbar
5/2-Wege Zeitventil, 1 - 10 Sekunden, Rücksetzen verzögert
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: NBRTemperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss 1Funktion:Typ VZ 18 512 B (Reaktion: verzögert, Rücksetzung: sofort): Ein Dauersignal auf Anschluss X bewirkt nach der eingestellten Zeit ein Umschalten des Ventils. Steht an Anschluss X kein Signal mehr an, so schaltet das Ventil wieder in die Ausgangsstellung zurück.Typ VZ 18 513 B (Reaktion: sofort, Rücksetzung: verzögert): Ein Dauersignal auf Anschluss X bewirkt ein sofortiges Umschalten des Ventils. Nach der eingestellten Zeit schaltet das Ventil in die Ausgangsstellung zurück. Steht am Anschluss X kein Signal mehr an, so schaltet das Ventil ebenfalls in die Ausgangsstellung zurück.Weitere Eigenschaften:GewindeG 1/8"Durchfluss (L/min)530Betriebsdruck (bar)3 - 10Zeitbereich (s)1 - 10FunktionRücksetzen verzögertGewicht290 g / Stk.
Sofort verfügbar
5/2-Wege-Oszillierventil, hubgesteuert, G 1/4"
Temperaturbereich:-10°C bis +60°CBetriebsdruck:3 - 8 barDurchfluss:1300 l/minFunktion:Das Ozillierventil erzeugt oszillierende Vorgänge wie z. B. Rütteln, Abklopfen, Tauchen in Verbindung mit doppeltwirkenden Zylindern. Wird der Eingang 1 mit Druckluft versorgt, so werden die Ausgänge 4 und 2 wechselweise mit Druckluft beaufschlagt. Das Ventil schaltet um, sobald der Zylinder in eine Endlage gefahren, bzw. der Leitungsdruck angestiegen ist. Die Geschwindigkeit des angesteuerten Zylinders und damit auch die Hubfrequenz wird durch die beiden Abluftdrosseln eingestellt. Endschalter werden nicht benötigt.Weitere Eigenschaften:Funktion5/2-WegeGewindeG 1/4"Gewicht550 g / Stk.
Sofort verfügbar
5/2-Wege-Oszillierventil, zeitgesteuert, G 1/4"
Temperaturbereich:-10°C bis +60°CBetriebsdruck:3 - 10 barDurchfluss:1100 l/minFunktion:Das Ozillierventil erzeugt oszillierende Vorgänge wie z. B. Rütteln, Abklopfen, Tauchen in Verbindung mit doppeltwirkenden Zylindern. Wird der Eingang 1 mit Druckluft versorgt, so werden die Ausgänge 4 und 2 wechselweise mit Druckluft beaufschlagt. Das Ventil schaltet in einem über 2 Einstellschrauben einstellbaren Zeittakt (Vor- und Rückhub). Die Geschwindigkeit des angesteuerten Zylinders muss separat über Drosseln eingestellt werden.Weitere Eigenschaften:einstellbare Taktzeit (s)0 - 15Funktion5/2-WegeGewindeG 1/4"Gewicht550 g / Stk.
Sofort verfügbar
Additionszähler, pneumatisch, 6-stellig
Funktion:Eintreffende Signale werden addiert. Bei Rückstellung (nur über Taste möglich) erscheint die Zahl 000000Weitere Eigenschaften:Anzeige6-stelligZiffernhöhe (mm)4GewindeM 5Steuerdruck (bar)1,5 - 8Gewicht95 g / Stk.
Sofort verfügbar
Logikelement / NW 2,7 / MEMORY für Schlauch 4 mm / 0 - 8 bar 106709
Pneumatik Logikelement, MEMORY, Technopolymer, DN 2,7, Temperaturbereich -10 °C bis 60 °C, Arbeitsdruck 0 bis 8 barPneumatisch betätigte Logikelemente, lieferbar in den Funktionen OR, AND, NOT, YES, MEMORY.Die Bauteile haben einen im Körper integrierten Adapter für die ?-Schiene (DIN EN 50022).Technische Daten:Temperaturbereich min.-10 °CArbeitsdruck min.0 barArbeitsdruck max.8 barTemperaturbereich max.60 °CMaterialTechnopolymerDichtmaterialNBRSchieberAluminiumDurchfluss100 l/min (bei 6 bar und ?p = 1 bar)für Schlauch-Außen-Ø4 mmLänge89.5 mmHöhe41 mmNenn-Ø2.7 mmPilotdruck1,5 - 8 barFunktionMEMORYRückstellungüber DruckluftDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 486. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 486 (siehe Downloads).
Sofort verfügbar
Logikelement / NW 2,7 / NOT für Schlauch 4 mm / 0,4 - 6 bar 106707
Pneumatik Logikelement, NOT, Technopolymer, DN 2,7, Temperaturbereich -10 °C bis 60 °C, Arbeitsdruck 0,4 bis 6 barPneumatisch betätigte Logikelemente, lieferbar in den Funktionen OR, AND, NOT, YES, MEMORY.Die Bauteile haben einen im Körper integrierten Adapter für die ?-Schiene (DIN EN 50022).Technische Daten:Temperaturbereich min.-10 °CArbeitsdruck min.0.4 barArbeitsdruck max.6 barTemperaturbereich max.60 °CMaterialTechnopolymerDichtmaterialNBRSchieberAluminiumDurchfluss100 l/min (bei 6 bar und ?p = 1 bar)für Schlauch-Außen-Ø4 mmLänge55.2 mmHöhe40 mmNenn-Ø2.7 mmPilotdruck- barFunktionNOTRückstellungüber mechanische FederDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 486. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 486 (siehe Downloads).
Sofort verfügbar
Logikelement / NW 2,7 / YES für Schlauch 4 mm / 0 - 8 bar 106708
Pneumatik Logikelement, YES, Technopolymer, DN 2,7, Temperaturbereich -10 °C bis 60 °C, Arbeitsdruck 0 bis 8 barPneumatisch betätigte Logikelemente, lieferbar in den Funktionen OR, AND, NOT, YES, MEMORY.Die Bauteile haben einen im Körper integrierten Adapter für die ?-Schiene (DIN EN 50022).Technische Daten:Temperaturbereich min.-10 °CArbeitsdruck min.0 barArbeitsdruck max.8 barTemperaturbereich max.60 °CMaterialTechnopolymerDichtmaterialNBRSchieberAluminiumDurchfluss100 l/min (bei 6 bar und ?p = 1 bar)für Schlauch-Außen-Ø4 mmLänge55.2 mmHöhe40 mmNenn-Ø2.7 mmPilotdruck1,5 - 8 barFunktionYESRückstellungüber mechanische FederDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 486. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 486 (siehe Downloads).
Sofort verfügbar
ODER-Ventil M 5, Präzision
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Messing und Stahl rostfrei (Standardausführung: Messing und Kunststoff), Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°C (Standardausführung: max. +60°C)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:-0,95 - 10 bar (Standardausführung: 2 - 10 bar)Funktion:Am Ausgang A erscheint ein Signal, wenn am Eingang X oder Y ein Signal ansteht. Wenn an beiden Eingängen Signale anstehen, so kommt der höhere Druck zum Ausgang A. Das ODER-Ventil hat als passives Element keine eigene Entlüftung. Nach Löschen beider Eingangssignale wird über die vorgeschalteten Ventile entlüftet.Weitere Eigenschaften:BaureihePräzisionAnschlussM 5Nennweite (mm)3,2Durchfluss (L/min)160Temperaturbereich (°C)-10 bis +70Betriebsdruck (bar)-0,95 bis 10Gewicht26 g / Stk.
Sofort verfügbar
Signalunterbrecher G 1/8", Baureihe Präzision
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium und Stahl rostfrei (Standardausführung: Messing). Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis max. +70°C (Standardausführung: -10°C bis max. +60°C)Medien:geölte und ungeölte DruckluftFunktion:Dieses Ventil unterbricht ein Dauersignal, sodass durch ein Dauersignal am Eingangsanschluss 1 nur ein kurzer Impuls am Ausgang 2 entsteht. Ein bei 1 ankommendes Signal hat Durchfluss zum Ausgang 2. Nach dem Impuls schaltet der im Ventil entstehende Druck den Kolben um. Anschluss 1 wird gesperrt, Ausgang 2 entlüftet nach 3.Weitere Eigenschaften:BaureihePräzisionGewindeG 1/8"Impulslänge (s)ca. 0,3Betriebsdruck (bar)3 - 10Temperaturbereich (°C)-10 bis +70Gewicht190 g / Stk.
