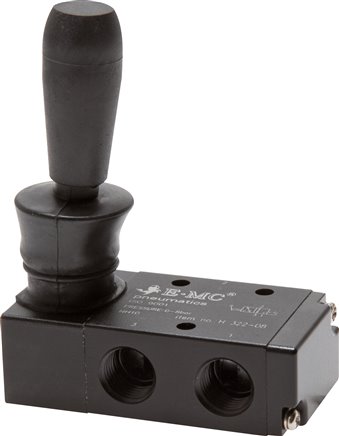

3/2-Wege Handhebelventil, Raste, G 1/4"
Sofort verfügbar
Preis Pro Stück
53,62 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
53,62 €*
58,97 €*
(Sie sparen 9.07% )
|
| 3 ab |
50,94 €*
58,97 €*
(Sie sparen 13.62% )
|
| 10 ab |
48,25 €*
58,97 €*
(Sie sparen 18.18% )
|
| 30 ab |
45,57 €*
58,97 €*
(Sie sparen 22.72% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571349868
Produktnummer:
DA151535
Gewicht:
0.175 kg
Produktinformationen "3/2-Wege Handhebelventil, Raste, G 1/4""
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Raste |
| Baureihe | VH20 |
| Gewinde | G 1/4" |
| Durchfluss (L/min) | 800 |

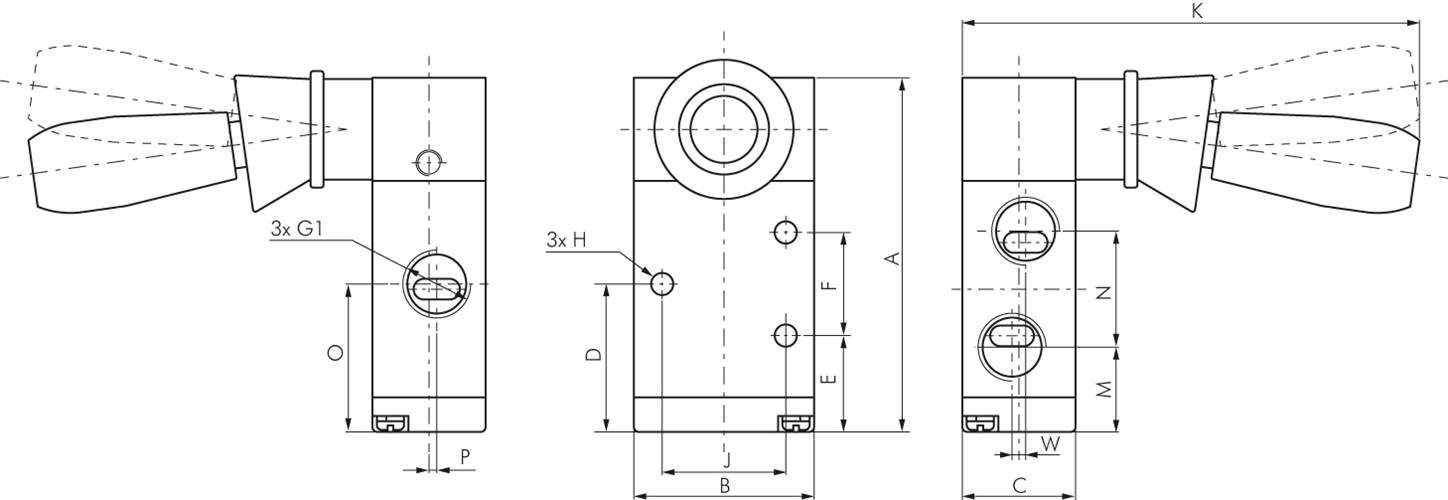

| Symbol | z_3_2_wege_handhebel_raste_0_47_47.eps |
| A (mm) | 68,7 |
| B (mm) | 35 |
| C (mm) | 22 |
| D (mm) | 28,7 |
| E (mm) | 18,7 |
| F (mm) | 20 |
| G1 | G 1/4" |
| H (mm) | 4,3 |
| J (mm) | 24 |
| K (mm) | 90 |
| M (mm) | 16,5 |
| N (mm) | 22,5 |
| O (mm) | 28,7 |
| P (mm) | 1,5 |
| W (mm) | 0 |
| Gewicht | 170 g / Stk. |
