Sofort verfügbar

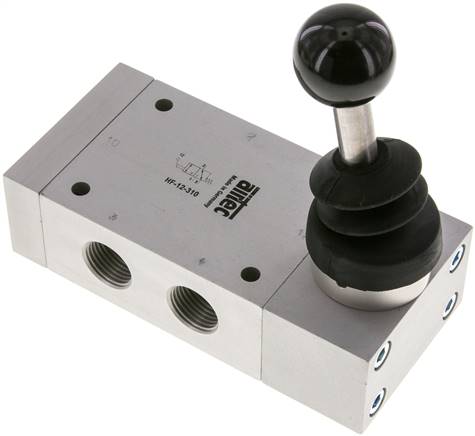

Werkstoffe:Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglich*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:FunktionFederrückstellungGewindeG 1/2"Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)0 - 12A (mm)70B (mm)40C (mm)70D (mm)50Ø E (mm)6,5Ø F (mm)40H (mm)148I (mm)51L (mm)148N (mm)36Gewicht1,2 kg / Stk.

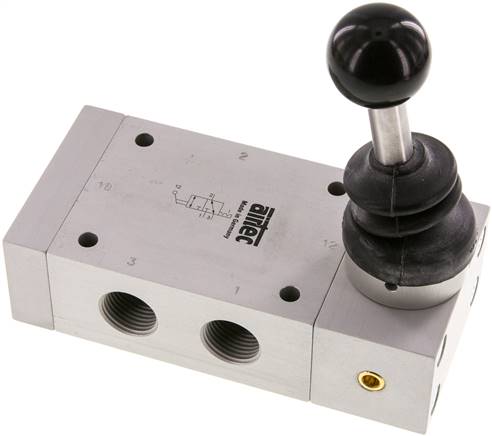

Sofort verfügbar
Werkstoffe:Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglich*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:FunktionRasteGewindeG 1/2"Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)0 - 12A (mm)70B (mm)40C (mm)70D (mm)50Ø E (mm)6,5Ø F (mm)40H (mm)148I (mm)51L (mm)148N (mm)36Gewicht1,2 kg / Stk.

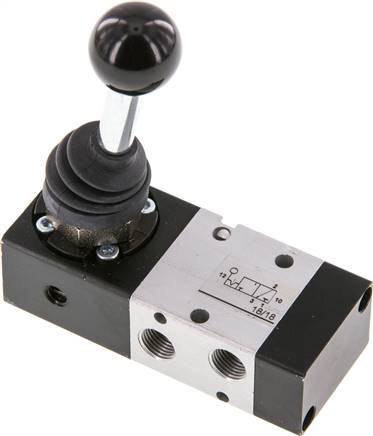

Sofort verfügbar
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-15°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionRasteGewindeG 1/8"Nennweite (mm)5,0Durchfluss (L/min)550A (mm)12B (mm)31,5C (mm)34,0D (mm)32E (mm)23,3F1 (mm)16GG 1/8"H (mm)5,5K1 (mm)16K2 (mm)17,2L (mm)86,5M (mm)22N (mm)14,0O (mm)10,0P (mm)18Symbolz_xmv120_k.epsGewicht190 g / Stk.

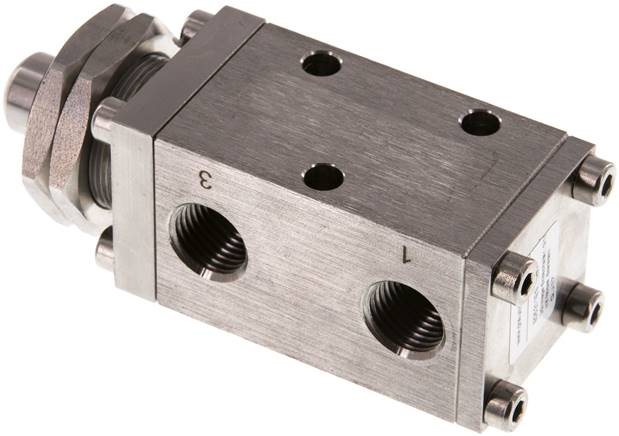

Sofort verfügbar
Werkstoffe:Körper und Schieber: 1.4436, Dichtung: FKM, Schaltnocke / Rolle: 1.4436 (Typ ER 05 ... ES: POM)Temperaturbereich:-20°C bis max. +180°C (Typ ER 05 ... ES: bis max. +75°C)Betriebsdruck:-0,95 bis 12 barMedien:geölte und ungeölte Druckluft und ungiftige Gase (50 ?m)Schalttafeleinbau (nur Typen E ... ES und ERT ... ES):Im Lieferumfang sind zwei Muttern für den Schalttafeleinbau enthalten (Lochdurchmesser: 24 mm, max. Blechdicke: 5 mm)*Gehäuseentlüftung: G 1/8"Weitere Eigenschaften:Funktion3/2-Wege (NC/NO)BetätigungNockeGewindeG 1/4"Betätigungskraft bei 10 bar (N)76Durchfluss (L/min)500Symbolz_e311es_k.epsTemperaturbereich (°C)-20 bis +180Gewicht490 g / Stk.

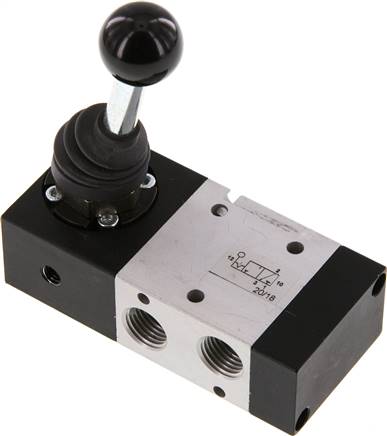

Sofort verfügbar
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-15°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionRasteGewindeG 1/4"Nennweite (mm)7,5Durchfluss (L/min)1.100A (mm)13B (mm)39,0C (mm)34,5D (mm)40E (mm)26,3F1 (mm)22GG 1/4"H (mm)8,0K1 (mm)22K2 (mm)19,6L (mm)90,0M (mm)25N (mm)15,2O (mm)11,2P (mm)22SymbolZ_XMV120.EPSGewicht270 g / Stk.

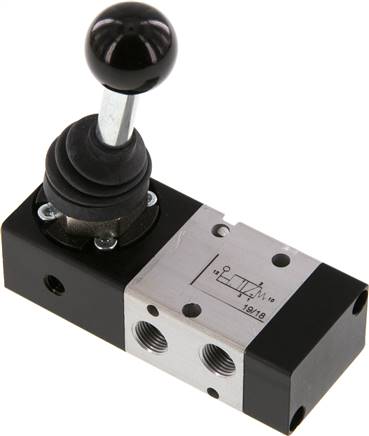

Sofort verfügbar
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-15°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionFederrückstellungGewindeG 1/8"Nennweite (mm)5,0Durchfluss (L/min)550A (mm)12B (mm)31,5C (mm)34,0D (mm)32E (mm)23,3F1 (mm)16GG 1/8"H (mm)5,5K1 (mm)16K2 (mm)17,2L (mm)86,5M (mm)22N (mm)14,0O (mm)10,0P (mm)18Symbolz_xmv110_2_k.epsGewicht190 g / Stk.

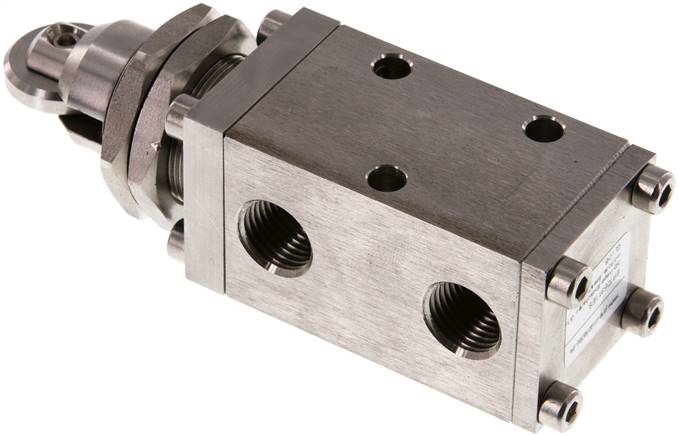

Lieferzeit anfragen
Werkstoffe:Körper und Schieber: 1.4436, Dichtung: FKM, Schaltnocke / Rolle: 1.4436 (Typ ER 05 ... ES: POM)Temperaturbereich:-20°C bis max. +180°C (Typ ER 05 ... ES: bis max. +75°C)Betriebsdruck:-0,95 bis 12 barMedien:geölte und ungeölte Druckluft und ungiftige Gase (50 ?m)Schalttafeleinbau (nur Typen E ... ES und ERT ... ES):Im Lieferumfang sind zwei Muttern für den Schalttafeleinbau enthalten (Lochdurchmesser: 24 mm, max. Blechdicke: 5 mm)*Gehäuseentlüftung: G 1/8"Weitere Eigenschaften:Funktion3/2-Wege (NC/NO)BetätigungRolleGewindeG 1/4"Betätigungskraft bei 10 bar (N)76Durchfluss (L/min)500Symbolz_er311es_k.epsTemperaturbereich (°C)-20 bis +180Gewicht500 g / Stk.

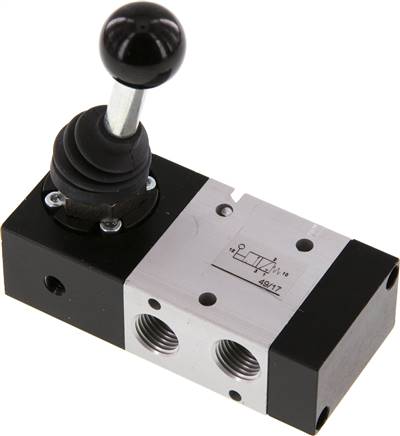

Sofort verfügbar
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-15°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionFederrückstellungGewindeG 1/4"Nennweite (mm)7,5Durchfluss (L/min)1.100A (mm)13B (mm)39,0C (mm)34,5D (mm)40E (mm)26,3F1 (mm)22GG 1/4"H (mm)8,0K1 (mm)22K2 (mm)19,6L (mm)90,0M (mm)25N (mm)15,2O (mm)11,2P (mm)22SymbolZ_XMV110.EPSGewicht270 g / Stk.

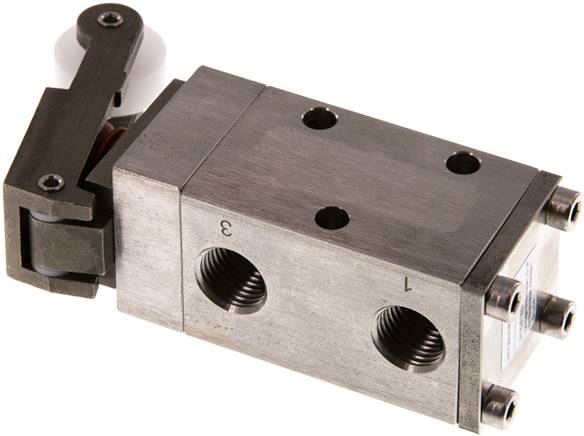

Sofort verfügbar
Werkstoffe:Körper und Schieber: 1.4436, Dichtung: FKM, Schaltnocke / Rolle: 1.4436 (Typ ER 05 ... ES: POM)Temperaturbereich:-20°C bis max. +180°C (Typ ER 05 ... ES: bis max. +75°C)Betriebsdruck:-0,95 bis 12 barMedien:geölte und ungeölte Druckluft und ungiftige Gase (50 ?m)Schalttafeleinbau (nur Typen E ... ES und ERT ... ES):Im Lieferumfang sind zwei Muttern für den Schalttafeleinbau enthalten (Lochdurchmesser: 24 mm, max. Blechdicke: 5 mm)*Gehäuseentlüftung: G 1/8"Weitere Eigenschaften:Funktion3/2-Wege (NC/NO)BetätigungRollenhebelGewindeG 1/4"Betätigungskraft bei 10 bar (N)35Durchfluss (L/min)500Symbolz_er311es_k.epsTemperaturbereich (°C)-20 bis +75Gewicht500 g / Stk.
3/2-Wegeventile - handbetätigt - Standard
Tabelle:
Betriebsdruck | 2,5 bis 10 bar (monostabil) 1,0 bis 10 bar (bistabil) |
Vakuum | bis 10 bar |
Temperaturbereich | -10 °C bis +60 °C |
Ventilkörper | Aluminium |
Kolben | Alu vernickelt |
Dichtmaterial | NBR |
Feder | Sonderstahl |
Durchfluss bei 6 bar und ? 0,5 bar | 400 Nl/min (1/8), 750 Nl/min (1/4), 3200 Nl/min (1/2) |
Durchfluss bei 6 bar und ? 1,0 bar | 550 Nl/min (1/8), 1100 Nl/min (1/4), 4600 Nl/min (1/2) |
